Εναπόθεση διασκορπισμού μαγνητρονίου στη βιομηχανία οπτικών ηχογραφήσεων
Εφαρμογές
| Εφαρμογές | Συγκεκριμένος σκοπός | Τύπος Υλικού |
| Οπτική εγγραφή | Φιλμ εγγραφής δίσκου αλλαγής φάσης | TeSe, SbSe, TeGeSb κ.λπ |
| Ταινία εγγραφής με μαγνητικό δίσκο | TbFeCo, DyFeCo, TbGdFeCo, TbDyFeCo | |
| Ανακλαστικό φιλμ οπτικού δίσκου | AI, AITi, AlCr, Au, Au κράμα | |
| Προστατευτικό φιλμ οπτικού δίσκου | Σι3Ν4, SiO2+ZnS |
Αρχή λειτουργίας
Η αρχή λειτουργίας της εκτόξευσης μαγνητρονίων είναι ότι τα ηλεκτρόνια συγκρούονται με άτομα αργού κατά τη διαδικασία της πτήσης προς
το υπόστρωμα υπό τη δράση του ηλεκτρικού πεδίου, και να τα κάνει ιονισμένα κατιόντα Ar και νέα ηλεκτρόνια.ενώ το νέο
ηλεκτρόνια που πετούν προς το υπόστρωμα, ιόντα Ar πετούν στον στόχο της καθόδου με υψηλή ταχύτητα υπό τη δράση ηλεκτρικού πεδίου
και βομβαρδίστε την επιφάνεια του στόχου με υψηλή ενέργεια για να κάνετε τον στόχο να διασκορπιστεί.Ανάμεσα στα διασκορπισμένα σωματίδια,
ουδέτερα άτομα ή μόρια στόχοι εναποτίθενται στο υπόστρωμα για να σχηματίσουν μεμβράνες, ωστόσο, το παραγόμενο δευτερεύον
τα ηλεκτρόνια μετατοπίζονται προς την κατεύθυνση που υποδεικνύεται από το E (ηλεκτρικό πεδίο) ×B (μαγνητικό πεδίο) υπό τη δράση ηλεκτρικών και
μαγνητικά πεδία («Ε×Β μετατόπιση»), οι διαδρομές κίνησής τους είναι παρόμοιες με ένα κυκλοειδές.Εάν κάτω από ένα σπειροειδές μαγνητικό πεδίο, το
Τα ηλεκτρόνια θα κινούνται σε κύκλο περίπου του κυκλοειδούς στην επιφάνεια στόχο.Δεν είναι μόνο οι διαδρομές κίνησης των ηλεκτρονίων
αρκετά μακρά, αλλά επίσης οριοθετούνται στην περιοχή του πλάσματος κοντά στην επιφάνεια στόχο, όπου ιονίζεται άφθονο Ar
να βομβαρδίσει τον στόχο, συνειδητοποιώντας έτσι το υψηλό ποσοστό εναπόθεσης.Καθώς ο αριθμός των συγκρούσεων αυξάνεται, δευτερεύον
Τα ηλεκτρόνια καταναλώνουν την ενέργειά τους, απομακρύνονται σταδιακά από την επιφάνεια στόχο και τελικά εναποτίθενται στο υπόστρωμα
υπό τη δράση ηλεκτρικού πεδίου.Λόγω της χαμηλής ενέργειας αυτού του ηλεκτρονίου, η ενέργεια που μεταφέρεται στο υπόστρωμα είναι πολύ
μικρό, με αποτέλεσμα χαμηλότερη αύξηση της θερμοκρασίας του υποστρώματος.
Χαρακτηριστικά

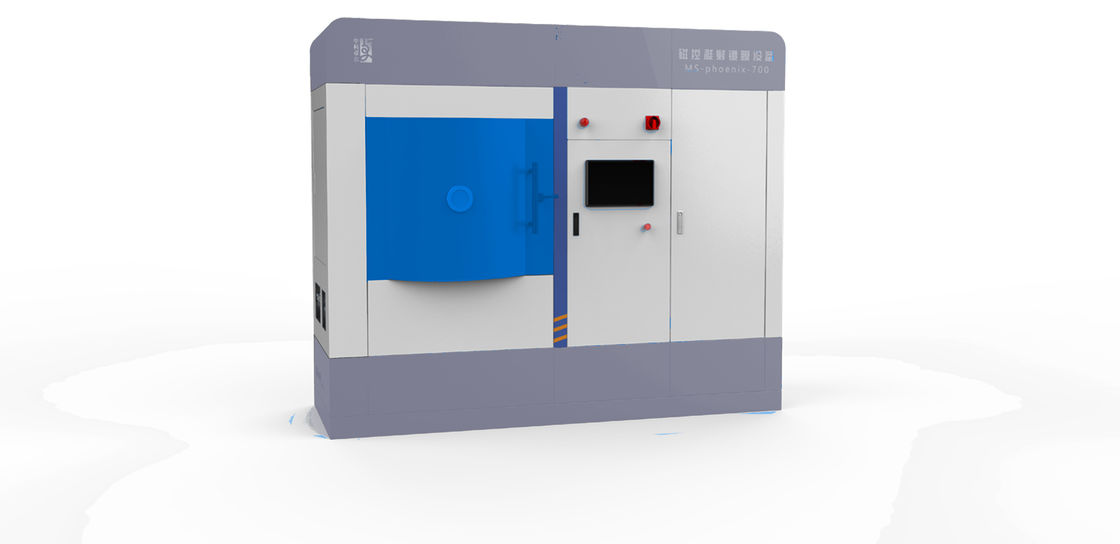

| Μοντέλο | MSC-OR-X—X |
| Τύπος επίστρωσης | Διάφορα διηλεκτρικά φιλμ όπως μεταλλική μεμβράνη, οξείδιο μετάλλου και AIN |
| Εύρος θερμοκρασίας επίστρωσης | Κανονική θερμοκρασία στους 500℃ |
| Μέγεθος θαλάμου κενού επικάλυψης | 700mm*750mm*700mm (Προσαρμόσιμο) |
| Κενό φόντου | < 5×10-7mbar |
| Πάχος επίστρωσης | ≥ 10 nm |
| Ακρίβεια ελέγχου πάχους | ≤ ±3% |
| Μέγιστο μέγεθος επίστρωσης | ≥ 100mm (Προσαρμόσιμο) |
| Ομοιομορφία πάχους φιλμ | ≤ ±0,5% |
| Φορέας υποστρώματος | Με μηχανισμό περιστροφής πλανητών |
| Υλικό στόχου | 4×4 ίντσες (συμβατό με 4 ίντσες και κάτω) |
| Παροχή ηλεκτρικού ρεύματος | Τα τροφοδοτικά όπως DC, παλμικό, RF, IF και bias είναι προαιρετικά |
| Αέριο διεργασίας | Αρ, Ν2, Ο2 |
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | |
Δείγμα επικάλυψης
Βήματα διαδικασίας
→ Τοποθετήστε το υπόστρωμα για την επίστρωση στον θάλαμο κενού.
→ Χονδρική σκούπα.
→ Ενεργοποιήστε τη μοριακή αντλία, σκουπίστε με ηλεκτρική σκούπα στην τελική ταχύτητα και μετά ενεργοποιήστε την περιστροφή και την περιστροφή.
→ Θέρμανση του θαλάμου κενού έως ότου η θερμοκρασία φτάσει στον στόχο.
→ Εφαρμόστε τον έλεγχο σταθερής θερμοκρασίας.
→ Καθαρά στοιχεία.
→ Περιστροφή και επιστροφή στην αρχή.
→ Μεμβράνη επίστρωσης σύμφωνα με τις απαιτήσεις της διαδικασίας.
→ Χαμηλώστε τη θερμοκρασία και σταματήστε τη διάταξη της αντλίας μετά την επίστρωση.
→ Σταματήστε την εργασία όταν ολοκληρωθεί η αυτόματη λειτουργία.
