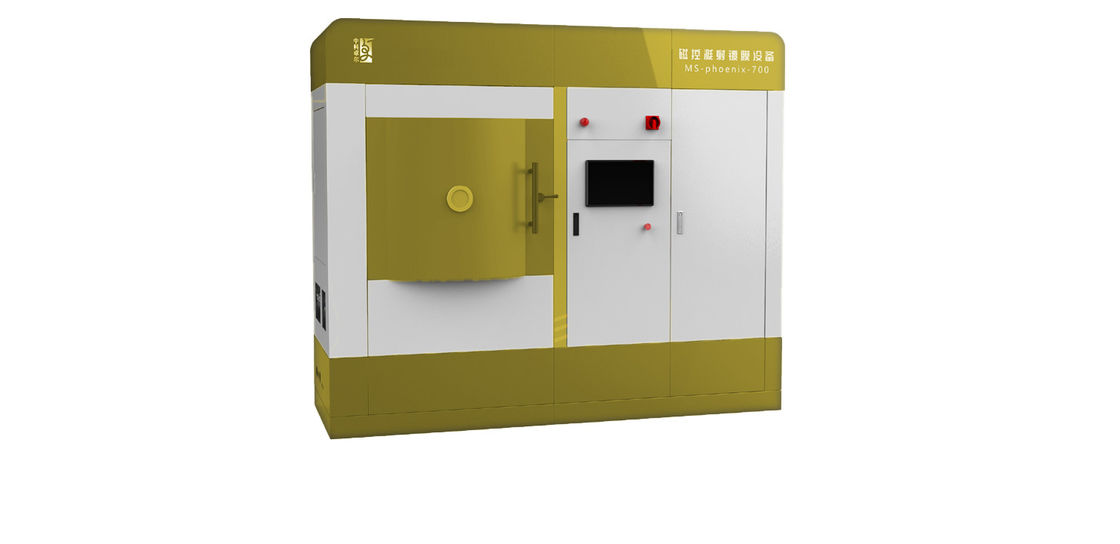

Εναπόθεση διασκορπισμού μαγνητρονίου στη βιομηχανία προβολής
Εφαρμογές
| Εφαρμογές | Συγκεκριμένος σκοπός | Τύπος Υλικού |
| Απεικόνιση | Διαφανές αγώγιμο φιλμ | ITO(In2O; -SnO2) |
| Φιλμ καλωδίωσης ηλεκτροδίου | Mo, W, Cr, Ta, Ti, Al, AlTi, AITa | |
| Ηλεκτροφωταύγεια μεμβράνη | ZnS-Mn, ZnS-Tb, CaS-Eu, Y2Ο3, Τα2Ο5, BaTiO3 |
Αρχή λειτουργίας
Ως κοινή μέθοδος φυσικής εναπόθεσης ατμών (PVD), η επιμετάλλωση μαγνητρονίων έχει πολλά πλεονεκτήματα, όπως χαμηλή
θερμοκρασία εναπόθεσης, γρήγορη ταχύτητα εναπόθεσης και καλή ομοιομορφία των εναποτιθέμενων μεμβρανών.Το παραδοσιακό ψαλιδάκι
Η τεχνολογία λειτουργεί ως εξής: σε περιβάλλον υψηλού κενού, τα προσπίπτοντα ιόντα (Ar+) βομβαρδίζουν τον στόχο κάτω από
δράση του ηλεκτρικού πεδίου για να κάνει ουδέτερα άτομα ή μόρια στην επιφάνεια στόχο να πάρουν αρκετή κινητική ενέργεια για να φύγουν
την επιφάνεια στόχο και εναποθέτουμε στην επιφάνεια του υποστρώματος για να σχηματίσουμε μεμβράνες.Ωστόσο, τα ηλεκτρόνια θα παρασυρθούν υπό τη δράση του
ηλεκτρικά και μαγνητικά πεδία, με αποτέλεσμα χαμηλή απόδοση εκτόξευσης.Οι σύντομες διαδρομές βομβαρδισμού ηλεκτρονίων οδηγούν επίσης σε
αύξηση της θερμοκρασίας του υποστρώματος.Προκειμένου να αυξηθεί η απόδοση της εκτόξευσης, ένας ισχυρός μαγνήτης είναι εγκατεστημένος κάτω από το
στόχος με N και S πόλους στο κέντρο και την περιφέρειά του αντίστοιχα.Τα ηλεκτρόνια οριοθετούνται γύρω από τον στόχο κάτω
η δράση της δύναμης Lorentz, κινείται συνεχώς σε κύκλο, δημιουργώντας περισσότερο Ar+ για να βομβαρδίσει τον στόχο και τελικά σε μεγάλο βαθμό
αυξάνουν την αποτελεσματικότητα του ψεκασμού.
Χαρακτηριστικά
| Μοντέλο | MSC-DX—X |
| Τύπος επίστρωσης | Διάφορα διηλεκτρικά φιλμ όπως μεταλλική μεμβράνη, οξείδιο μετάλλου και AIN |
| Εύρος θερμοκρασίας επίστρωσης | Κανονική θερμοκρασία στους 500℃ |
| Μέγεθος θαλάμου κενού επικάλυψης | 700mm*750mm*700mm (Προσαρμόσιμο) |
| Κενό φόντου | < 5×10-7mbar |
| Πάχος επίστρωσης | ≥ 10 nm |
| Ακρίβεια ελέγχου πάχους | ≤ ±3% |
| Μέγιστο μέγεθος επίστρωσης | ≥ 100mm (Προσαρμόσιμο) |
| Ομοιομορφία πάχους φιλμ | ≤ ±0,5% |
| Φορέας υποστρώματος | Με μηχανισμό περιστροφής πλανητών |
| Υλικό στόχου | 4×4 ίντσες (συμβατό με 4 ίντσες και κάτω) |
| Παροχή ηλεκτρικού ρεύματος | Τα τροφοδοτικά όπως DC, παλμικό, RF, IF και bias είναι προαιρετικά |
| Αέριο διεργασίας | Αρ, Ν2, Ο2 |
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | |
Δείγμα επικάλυψης
Βήματα διαδικασίας
→ Τοποθετήστε το υπόστρωμα για την επίστρωση στον θάλαμο κενού.
→ Χονδρική σκούπα.
→ Ενεργοποιήστε τη μοριακή αντλία, σκουπίστε με ηλεκτρική σκούπα στην τελική ταχύτητα και μετά ενεργοποιήστε την περιστροφή και την περιστροφή.
→ Θέρμανση του θαλάμου κενού έως ότου η θερμοκρασία φτάσει στον στόχο.
→ Εφαρμόστε τον έλεγχο σταθερής θερμοκρασίας.
→ Καθαρά στοιχεία.
→ Περιστροφή και επιστροφή στην αρχή.
→ Μεμβράνη επίστρωσης σύμφωνα με τις απαιτήσεις της διαδικασίας.
→ Χαμηλώστε τη θερμοκρασία και σταματήστε τη διάταξη της αντλίας μετά την επίστρωση.
→ Σταματήστε την εργασία όταν ολοκληρωθεί η αυτόματη λειτουργία.
