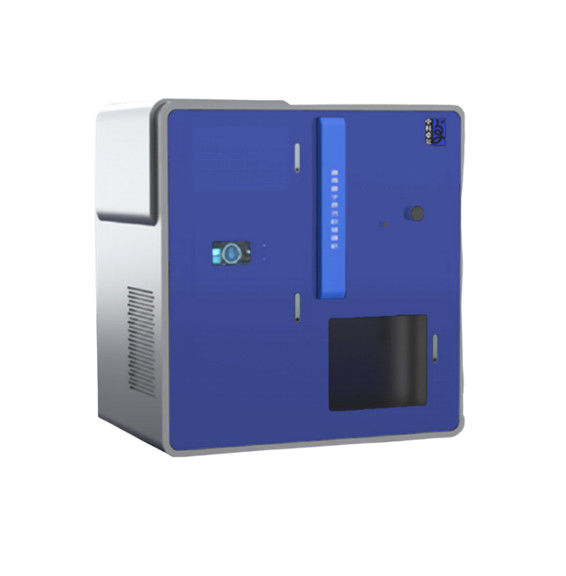

Εναπόθεση ατομικού στρώματος στη βιομηχανία αισθητήρων
Εφαρμογές
| Εφαρμογές | Συγκεκριμένος σκοπός |
|
Αισθητήρας |
Αισθητήρας αερίου |
| Αισθητήρας υγρασίας | |
| Βιοαισθητήρας |
Αρχή λειτουργίας
Ένας βασικός κύκλος απόθεσης ατομικού στρώματος αποτελείται από τέσσερα βήματα:
1. Ο πρώτος πρόδρομος θα οδηγηθεί στην επιφάνεια του υποστρώματος και η διαδικασία χημειορόφησης θα γίνει αυτόματα
περατώόταν η επιφάνεια είναι κορεσμένη?
2. Αδρανή αέρια Ar ή N2 και παραπροϊόντα, ξεπλύνετε την περίσσεια του πρώτου προδρόμου.
3. Ο δεύτερος πρόδρομος εγχέεται και αντιδρά με τον πρώτο πρόδρομο χημικό απορροφημένο στην επιφάνεια του υποστρώματος για να
σχηματίζουν τοεπιθυμητή ταινία.Η διαδικασία αντίδρασης τερματίζεται μέχρις ότου η αντίδραση του πρώτου προδρόμου απορροφηθεί
την επιφάνεια του υποστρώματοςολοκληρώθηκε.Ο δεύτερος πρόδρομος ενίεται και η περίσσεια του προδρόμου ξεπλένεται
Μακριά;
4. Αδρανή αέρια όπως Ar ή N2 και παραπροϊόντα.
Αυτή η διαδικασία αντίδρασης ονομάζεται κύκλος: ένεση και έκπλυση του πρώτου προδρόμου, έγχυση και έκπλυση του
δεύτεροςπρόδρομος.Ο χρόνος που απαιτείται για έναν κύκλο είναι το άθροισμα του χρόνου έγχυσης του πρώτου και του δεύτερου προδρόμου
συν τα δύοχρόνους έκπλυσης.Επομένως, ο συνολικός χρόνος αντίδρασης είναι ο αριθμός των κύκλων πολλαπλασιασμένος με τον χρόνο κύκλου.
Χαρακτηριστικά
| Μοντέλο | ALD-SEN-X—X |
| Σύστημα φιλμ επίστρωσης | AL2Ο3,TiO2,ZnO, κλπ |
| Εύρος θερμοκρασίας επίστρωσης | Κανονική θερμοκρασία έως 500℃ (Προσαρμόσιμη) |
| Μέγεθος θαλάμου κενού επικάλυψης |
Εσωτερική διάμετρος: 1200mm, Ύψος: 500mm (Προσαρμόσιμο) |
| Δομή θαλάμου κενού | Σύμφωνα με τις απαιτήσεις του πελάτη |
| Κενό φόντου | <5×10-7mbar |
| Πάχος επίστρωσης | ≥0,15 nm |
| Ακρίβεια ελέγχου πάχους | ±0,1 nm |
| Μέγεθος επίστρωσης | 200×200mm² / 400×400mm² / 1200×1200 mm², κ.λπ. |
| Ομοιομορφία πάχους φιλμ | ≤±0,5% |
| Πρόδρομο και φέρον αέριο |
Τριμεθυλαλουμίνιο, τετραχλωριούχο τιτάνιο, διαιθυλο ψευδάργυρος,καθαρό νερό, |
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | |
Δείγματα Επικάλυψης
Βήματα διαδικασίας
→ Τοποθετήστε το υπόστρωμα για την επίστρωση στον θάλαμο κενού.
→ Αφαιρέστε τον θάλαμο κενού με ηλεκτρική σκούπα σε υψηλή και χαμηλή θερμοκρασία και περιστρέψτε το υπόστρωμα ταυτόχρονα.
→ Επίστρωση έναρξης: το υπόστρωμα έρχεται σε επαφή με τον πρόδρομο στη σειρά και χωρίς ταυτόχρονη αντίδραση.
→ Καθαρίστε το με αέριο άζωτο υψηλής καθαρότητας μετά από κάθε αντίδραση.
→ Σταματήστε την περιστροφή του υποστρώματος αφού το πάχος της μεμβράνης είναι στο πρότυπο και η λειτουργία καθαρισμού και ψύξης iμικρό
ολοκληρωθεί και, στη συνέχεια, αφαιρέστε το υπόστρωμα αφού πληρούνται οι συνθήκες θραύσης υπό κενό.
Τα Πλεονεκτήματά μας
Είμαστε κατασκευαστής.
Ώριμη διαδικασία.
Απάντηση εντός 24 εργάσιμων ωρών.
