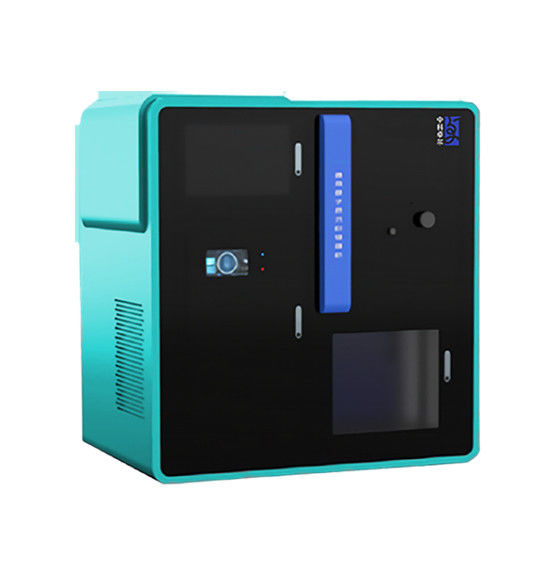

Εναπόθεση ατομικού στρώματος στη βιομηχανία μικροηλεκτρομηχανικών συστημάτων
Εφαρμογές
| Εφαρμογές | Συγκεκριμένος σκοπός |
|
Μικροηλεκτρομηχανικά συστήματα (MEMS) |
Επικάλυψη κατά της φθοράς |
| Αντικολλητική επίστρωση | |
| Λιπαντική επίστρωση |
Αρχή λειτουργίας
Σε κάθε κύκλο διεργασίας θα εναποτίθεται ένα μόνο ατομικό στρώμα.Η διαδικασία επικάλυψης συνήθως συμβαίνει στην αντίδραση
θάλαμο, και τα αέρια διεργασίας εγχέονται διαδοχικά.Εναλλακτικά, το υπόστρωμα μπορεί να μεταφερθεί μεταξύ δύο
ζώνες γεμάτες με διαφορετικούς προδρόμους (χωρική ALD) για την υλοποίηση της διαδικασίας.Ολόκληρη η διαδικασία, συμπεριλαμβανομένων όλων των αντιδράσεων
και οι εργασίες καθαρισμού, θα επαναλαμβάνονται ξανά και ξανά μέχρι να επιτευχθεί το επιθυμητό πάχος φιλμ.τη συγκεκριμένη
Η αρχική κατάσταση φάσης καθορίζεται από τις επιφανειακές ιδιότητες του υποστρώματος και στη συνέχεια το πάχος του φιλμ θα αυξηθεί
συνεχώς με την αύξηση των αριθμών του κύκλου αντίδρασης. Μέχρι στιγμής, το πάχος του φιλμ μπορεί να ελεγχθεί με ακρίβεια.
Χαρακτηριστικά
| Μοντέλο | ALD-MEMS-X—X |
| Σύστημα φιλμ επίστρωσης | AL2Ο3,TiO2,ZnO, κλπ |
| Εύρος θερμοκρασίας επίστρωσης | Κανονική θερμοκρασία έως 500℃ (Προσαρμόσιμη) |
| Μέγεθος θαλάμου κενού επικάλυψης |
Εσωτερική διάμετρος: 1200mm, Ύψος: 500mm (Προσαρμόσιμο) |
| Δομή θαλάμου κενού | Σύμφωνα με τις απαιτήσεις του πελάτη |
| Κενό φόντου | <5×10-7mbar |
| Πάχος επίστρωσης | ≥0,15 nm |
| Ακρίβεια ελέγχου πάχους | ±0,1 nm |
| Μέγεθος επίστρωσης | 200×200mm² / 400×400mm² / 1200×1200 mm², κ.λπ. |
| Ομοιομορφία πάχους φιλμ | ≤±0,5% |
| Πρόδρομο και φέρον αέριο |
Τριμεθυλαλουμίνιο, τετραχλωριούχο τιτάνιο, διαιθυλο ψευδάργυρος, καθαρό νερό, |
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | |
Δείγματα Επικάλυψης
Βήματα διαδικασίας
→ Τοποθετήστε το υπόστρωμα για την επίστρωση στον θάλαμο κενού.
→ Αφαιρέστε τον θάλαμο κενού με ηλεκτρική σκούπα σε υψηλή και χαμηλή θερμοκρασία και περιστρέψτε το υπόστρωμα ταυτόχρονα.
→ Επίστρωση έναρξης: το υπόστρωμα έρχεται σε επαφή με τον πρόδρομο στη σειρά και χωρίς ταυτόχρονη αντίδραση.
→ Καθαρίστε το με αέριο άζωτο υψηλής καθαρότητας μετά από κάθε αντίδραση.
→ Σταματήστε την περιστροφή του υποστρώματος αφού το πάχος της μεμβράνης φτάσει στο πρότυπο και η λειτουργία καθαρισμού και ψύξης είναι
ολοκληρωθεί και, στη συνέχεια, αφαιρέστε το υπόστρωμα αφού πληρούνται οι συνθήκες θραύσης υπό κενό.
Τα Πλεονεκτήματά μας
Είμαστε κατασκευαστής.
Ώριμη διαδικασία.
Απάντηση εντός 24 εργάσιμων ωρών.
Η πιστοποίηση ISO μας
Μέρη των διπλωμάτων ευρεσιτεχνίας μας
Μέρη των βραβείων μας και τα προσόντα Ε&Α
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
