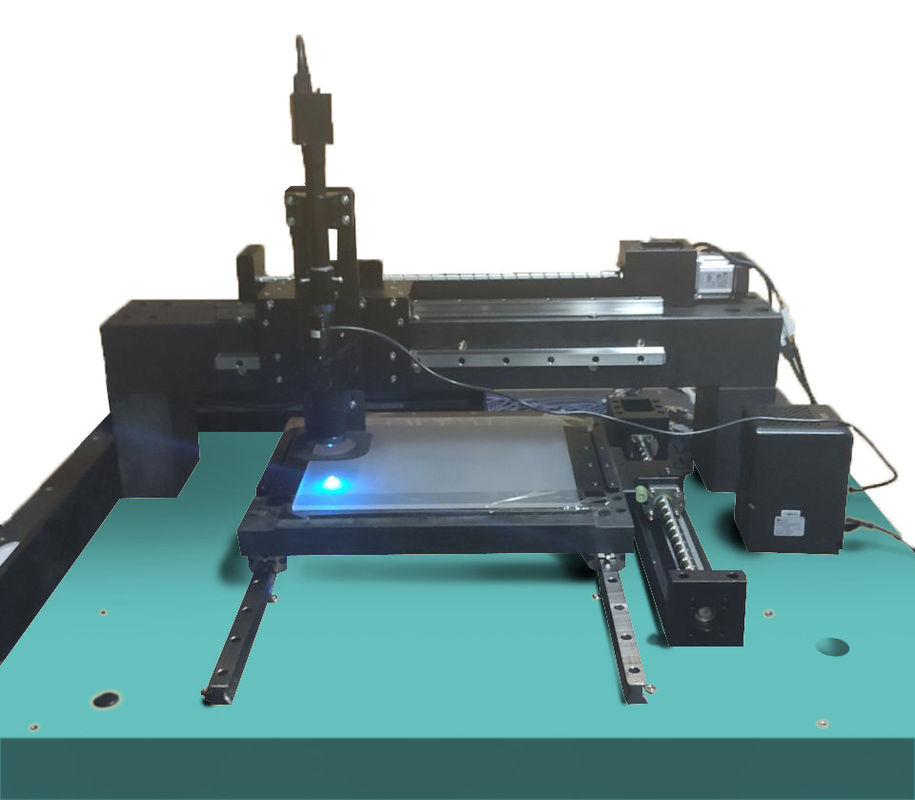

Ανιχνευτής ελαττωμάτων επιφάνειας πίνακα οθόνης
Εφαρμογές
Για τον έλεγχο της διαδικασίας και τη διαχείριση της απόδοσης της κατασκευής πάνελ οθόνης, μπορούμε να βοηθήσουμε τους κατασκευαστές να το κάνουν
αναγνωρίζουν και παρακολουθούν τα ελαττώματα της μάσκας, μειώνουν τον κίνδυνο απόδοσης και βελτιώνουν την ανεξάρτητη ικανότητά τους για Ε&Α
βασικές τεχνολογίες.
Αρχή λειτουργίας
Ο τηλεκεντρικός φακός 4x, το ειδικό γωνιακό δακτυλιοειδές φως και η ομοαξονική πηγή φωτός επιλέγονται ως οπτική προσέγγιση
εντοπίζει αυτόματα τις θέσεις ελαττωμάτων, έτσι ώστε να ανιχνεύονται αυτόματα τα ελαττώματα στην επιφάνεια της μάσκας.
Χαρακτηριστικά
|
Μοντέλο |
SDD-DP-X—X | |
|
Ανίχνευση απόδοσης |
Ανιχνεύσιμος τύπος ελαττώματος | Γρατσουνιές, σκόνες |
| Ανιχνεύσιμο μέγεθος ελαττώματος | 1μm | |
| Ακρίβεια ανίχνευσης (μετρημένη) |
100% ανίχνευση ελαττωμάτων / συλλογή των ελαττώματα(γρατσουνιές, σκόνη) |
|
| Αποτελεσματικότητα ανίχνευσης |
≤10 λεπτά (Μετρημένη τιμή: Μάσκα 350mm x 300mm) |
|
|
Απόδοση οπτικού συστήματος |
Ανάλυση | 1,8μm |
| Μεγέθυνση | 40x | |
| Οπτικό πεδίο | 0,5mm x 0,5mm | |
| Φωτισμός μπλε φωτός | 460nm, 2,5w | |
|
Απόδοση Motion Platform
|
X, Y κίνηση δύο αξόνων Επιπεδότητα πάγκου από μάρμαρο: 2,5μm Ακρίβεια εκκένωσης κατεύθυνσης Z άξονας Υ: ≤ 10,5μm Ακρίβεια εκκένωσης κατεύθυνσης Ζ άξονας Υ: ≤8,5μm |
|
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | ||
Εικόνες ανίχνευσης
Τα Πλεονεκτήματά μας
Είμαστε κατασκευαστής.
Ώριμη διαδικασία.
Απάντηση εντός 24 εργάσιμων ωρών.
Η πιστοποίηση ISO μας
Μέρη των Διπλωμάτων Ευρεσιτεχνίας μας
Μέρη των βραβείων μας και τα προσόντα Ε&Α
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
