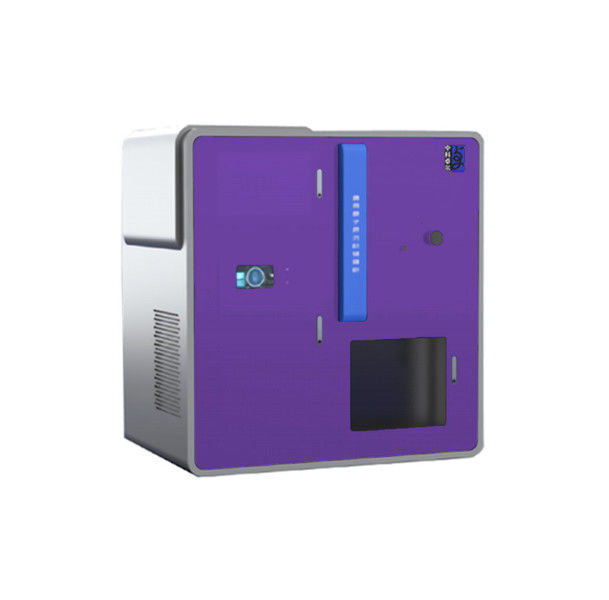

Εναπόθεση ατομικού στρώματος ALD
Εφαρμογές
| Εφαρμογές | Συγκεκριμένος σκοπός | Τύπος υλικού ALD |
| Συσκευές MEMS | Στρώμα φραγμού χάραξης | Ο Αλ2Ο3 |
| Προστατευτικό στρώμα | Ο Αλ2Ο3 | |
| Αντικολλητικό στρώμα | TiO2 | |
| Υδροφοβικό στρώμα | Ο Αλ2Ο3 | |
| Συγκολλητικό στρώμα | Ο Αλ2Ο3 | |
| Στρώμα ανθεκτικό στη φθορά | Ο Αλ2Ο3, TiO2 | |
| Στρώμα κατά του βραχυκυκλώματος | Ο Αλ2Ο3 | |
| Στρώμα διαρροής φορτίου | ZnO: Αλ | |
| Ηλεκτροφωταύγεια οθόνη | Φωτεινό στρώμα | ZnS: Mn / Er |
| Στρώμα παθητικοποίησης | Ο Αλ2Ο3 | |
| Υλικά αποθήκευσης | Σιδηροηλεκτρικά υλικά | HfO2 |
| Παραμαγνητικά υλικά | Gd2Ο3, Ερ2Ο3, Dy2O3, Ηο2Ο3 | |
| Μη μαγνητική σύζευξη | Ru, Ir | |
| Ηλεκτρόδια | Πολύτιμα μέταλλα | |
| Επαγωγική σύζευξη (ICP) | Διηλεκτρικό στρώμα πύλης High-k | HfO2, TiO2, Τα2Ο5, ZrO2 |
| Ηλιακή μπαταρία κρυσταλλικού πυριτίου | Επιφανειακή παθητικοποίηση | Ο Αλ2Ο3 |
| Μπαταρία λεπτής μεμβράνης περοβσκίτη | Buffer Layer | ZnxMnyO |
| Διαφανές αγώγιμο στρώμα | ZnO: Αλ | |
| 3D συσκευασία | Through-Silicon-Vias (TSV) | Cu, Ru, TiN |
| Φωτεινή εφαρμογή | Στρώμα παθητικοποίησης OLED | Ο Αλ2Ο3 |
| Αισθητήρες | Στρώμα παθητικοποίησης, υλικά πλήρωσης | Ο Αλ2Ο3, SiO2 |
| Ιατρική περίθαλψη | Βιοσυμβατά υλικά | Ο Αλ2Ο3, TiO2 |
| Αντιδιαβρωτικό στρώμα | Επιφανειακή αντιδιαβρωτική στρώση | Ο Αλ2Ο3 |
| Μπαταρία καυσίμου | Καταλύτης | Pt, Pd, Rh |
| Μπαταρία λιθίου | Προστατευτικό στρώμα υλικού ηλεκτροδίου | Ο Αλ2Ο3 |
| Κεφαλή ανάγνωσης/εγγραφής σκληρού δίσκου | Στρώμα παθητικοποίησης | Ο Αλ2Ο3 |
| Διακοσμητική επίστρωση | Έγχρωμη μεμβράνη, επιμεταλλωμένη μεμβράνη | Ο Αλ2Ο3, TiO2 |
| Επικάλυψη κατά του αποχρωματισμού | Αντιοξειδωτική επίστρωση πολύτιμων μετάλλων | Ο Αλ2Ο3, TiO2 |
| Οπτικές ταινίες | Υψηλός-χαμηλός δείκτης διάθλασης |
MgF2, SiO2, ZnS, TiO2, Τα2Ο5, ZrO2, HfO2 |
Αρχή λειτουργίας
Η εναπόθεση ατομικού στρώματος (ALD) είναι μια μέθοδος εναπόθεσης των ουσιών στην επιφάνεια του υποστρώματος στο
μορφή τουμονή ατομική μεμβράνη στρώμα προς στρώμα.Η εναπόθεση ατομικού στρώματος είναι παρόμοια με την κοινή χημική εναπόθεση,
αλλά στην πορείατης εναπόθεσης ατομικού στρώματος, η χημική αντίδραση ενός νέου στρώματος ατομικού φιλμ είναι απευθείας
σχετίζεται με το προηγούμενοστρώμα, έτσι ώστε μόνο ένα στρώμα ατόμων εναποτίθεται σε κάθε αντίδραση με αυτή τη μέθοδο.
Χαρακτηριστικά
| Μοντέλο | 1200-500 ALD |
| Σύστημα φιλμ επίστρωσης | AL2Ο3,TiO2,ZnO, κλπ |
| Εύρος θερμοκρασίας επίστρωσης | Κανονική θερμοκρασία έως 500℃ (Προσαρμόσιμη) |
| Μέγεθος θαλάμου κενού επικάλυψης | Εσωτερική διάμετρος: 1200mm, Ύψος: 500mm (Προσαρμόσιμο) |
| Δομή θαλάμου κενού | Σύμφωνα με τις απαιτήσεις του πελάτη |
| Κενό φόντου | <5×10-7mbar |
| Πάχος επίστρωσης | ≥0,15 nm |
| Ακρίβεια ελέγχου πάχους | ±0,1 nm |
| Μέγεθος επίστρωσης | 200×200mm² / 400×400mm² / 1200×1200 mm², κ.λπ. |
| Ομοιομορφία πάχους φιλμ | ≤±0,5% |
| Πρόδρομος και Φορέας Αέριο |
Τριμεθυλαλουμίνιο, τετραχλωριούχο τιτάνιο, διαιθυλο ψευδάργυρος, καθαρό νερό, άζωτο, κ.λπ. (C3H9Al, TiCl4, C4HZn,H2O, N2, κ.λπ.) |
| Σημείωση: Προσαρμοσμένη παραγωγή διαθέσιμη. | |
Δείγματα Επικάλυψης
Βήματα διαδικασίας
→ Τοποθετήστε το υπόστρωμα για την επίστρωση στον θάλαμο κενού.
→ Αφαιρέστε τον θάλαμο κενού με ηλεκτρική σκούπα σε υψηλή και χαμηλή θερμοκρασία και περιστρέψτε το υπόστρωμα ταυτόχρονα.
→ Επίστρωση έναρξης: το υπόστρωμα έρχεται σε επαφή με τον πρόδρομο στη σειρά και χωρίς ταυτόχρονη αντίδραση.
→ Καθαρίστε το με αέριο άζωτο υψηλής καθαρότητας μετά από κάθε αντίδραση.
→ Σταματήστε την περιστροφή του υποστρώματος αφού το πάχος της μεμβράνης φτάσει στο πρότυπο και η λειτουργία καθαρισμού και
ψύξη είναιολοκληρωθεί, στη συνέχεια αφαιρέστε το υπόστρωμα αφού πληρούνται οι συνθήκες θραύσης υπό κενό.
